選用市場上常見的密度板作為研究對象，采用明火引燃和潑灑易燃液體引燃兩種方式制備燃燒炭化痕跡，觀察其宏觀特征;利用掃描電鏡觀察其炭化物微觀形貌，利用圖像處理技術(shù)，對不同引燃方式下板材燃燒炭化物形貌進行分析，研究炭化痕跡特征。研究結(jié)果表明，密度板燃燒炭化痕跡為不規(guī)則的多邊形，隨著溫度的升高，炭化程度逐漸增加、裂紋寬度變寬;纖維表面雜質(zhì)逐漸減少，表面逐漸光滑，裂紋多出現(xiàn)在纖維黏結(jié)處。另外，密度板燃燒時的熱釋放速率和質(zhì)量損失速率對其燃燒炭化裂紋有明顯影響。

目前木質(zhì)人造板材由于其自身的特點被廣泛應用在建筑內(nèi)裝飾材料中，作為一種可燃物，木質(zhì)板材直接增大了火災荷載和火勢蔓延速度，而且其燃燒炭化痕跡在火場也十分常見。由于火災燃燒過程的復雜性、火災本身的破壞性、不同火場的特殊性等原因，給火災調(diào)查工作帶來了很大的困難，因此對木質(zhì)人造板材炭化痕跡進行研究已經(jīng)變得十分重要。本文選用市場上常見的密度板為研究對象，研究其炭化痕跡特征。

1試樣制備

試驗選用的纖維板為中密度纖維板，主要成分為木材原料、一定量的纖維、其他植物原料和脲醛樹脂膠黏劑。試樣厚度為8mm，密度為775．9kg·m－3，含水量為4．96%。將試樣切割成30cm×30cm大小，放于火災物證綜合試驗臺上，用液化氣灶引燃，距離為3cm，時間為5min、10min、15min，制得明火引燃不同時間的炭化樣品。試驗選用汽油和酒精兩種易燃液體，量取等體積的易燃液體潑灑到試樣表面，采用人為干預和不干預兩種方式對其進行試驗。人為干預的情況下，是將易燃液體潑灑于試樣表面并將試樣放于火災物證試驗臺上，用液化氣灶對其進行持續(xù)加熱，距離為3cm，時間為5min、10min、15min，制得潑灑易燃液體燃燒炭化樣品。不干預情況下，是將易燃液體潑灑于試樣表面并將試樣放于火災物證試驗臺上，將試樣引燃后讓其自行燃燒。

利用掃描電子顯微鏡對密度板燃燒后的炭化物進行微觀形貌分析。利用IPP和KYKY掃描電鏡圖像處理軟件對密度板裂紋形態(tài)及炭化物微觀形貌照片進行分析。

2試驗結(jié)果

2．1密度板炭化痕跡宏觀特征

2．1．1明火作用下密度板炭化痕跡

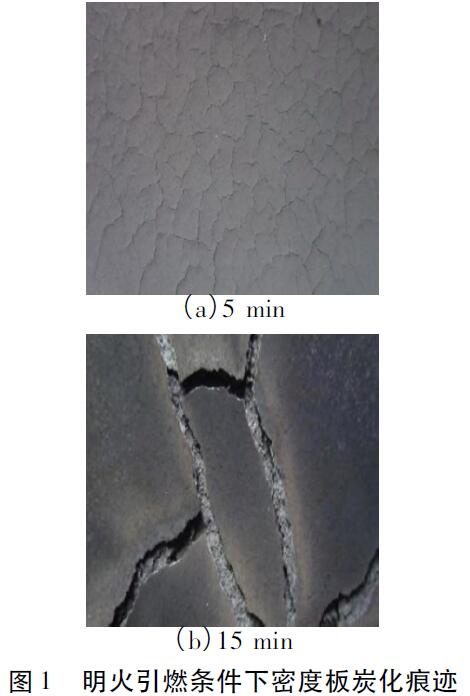

密度板明火燃燒時非常猛烈，并能放出大量的熱和煙氣。在明火作用下，板材中心炭化塊呈現(xiàn)不規(guī)則的多邊形，面積較小，邊緣裂紋呈現(xiàn)放射狀，隨著燃燒時間的延長，整體出現(xiàn)卷曲的現(xiàn)象，并且隨著溫度的升高，在多邊形炭化塊上又會出現(xiàn)許多類似魚鱗形狀的細小裂紋。溫度越高板材炭化程度越嚴重，炭化層厚度增加，裂紋越深，寬度越寬。如圖1所示。

2．1．2潑灑易燃液體不干預情況下密度板燃燒炭化痕跡

圖2(a)為潑灑酒精燃燒炭化痕跡。潑灑酒精后液體滲透到密度板內(nèi)部，點燃后在液體流淌部位形成黑色的炭化痕跡。邊緣部位炭化痕跡較重，中間部位炭化痕跡較輕。圖2(b)為潑灑汽油燃燒炭化痕跡。點燃后在液體流淌部位形成黑色的炭化痕跡。與潑灑酒精不同的是，炭化區(qū)域中間和邊緣的炭化程度相一致。

2．1．3潑灑易燃液體人為干預情況下密度板燃燒炭化痕跡

隨著燃燒時間的增加，炭化程度明顯增加。從圖3中可以看出，潑灑汽油引燃后炭化痕跡明顯比潑灑酒精引燃后炭化痕跡重、裂紋寬度寬。另外，在潑灑易燃液體干預的情況下，密度板燃燒形成的裂紋、炭化痕跡與明火相類似;相同燃燒時間下與明火燃燒相比，炭化裂紋深度較深，裂紋長度較短。

2．2密度板炭化層微觀形貌

從圖4中可以看到，密度板纖維顆粒小，纖維顆粒之間致密度大，無明顯的空隙度，纖維顆粒之間由膠黏劑錯綜復雜的交粘在一起，密度板原始纖維細胞結(jié)構(gòu)不明顯，表面粗糙，并覆蓋有白色的膠黏劑。

由圖5可知，密度板相對于常溫下其內(nèi)部微觀形貌也發(fā)生了明顯的變化。隨著燃燒時間的增加，溫度的升高，纖維表面雜質(zhì)逐漸減少，表面逐漸光滑，纖維與纖維之間分散，區(qū)分比較明顯。

2．3密度板炭化痕跡分析

利用圖像分析軟件，測量炭化痕跡的裂紋寬度，炭化塊面積等相關(guān)參數(shù)，并對炭化痕跡照片進行分析。圖6為不同燃燒時間、不同溫度與炭化裂紋寬度之間的關(guān)系。從圖中可以看出，隨著燃燒時間的增加，溫度的升高，炭化裂紋寬度增大。

圖7為密度板炭化塊形態(tài)變化關(guān)系圖，從圖中

可以看出，質(zhì)量損失速率和熱釋放速率越大，炭化塊面積越小，周長越短，并且變化幅度較大。

3分析與討論

由于板材的特殊加工工藝和自身的一些物理特性，其燃燒炭化痕跡明顯區(qū)別于天然木材。密度板破壞了木材原始結(jié)構(gòu)，燃燒后形成面積較小的多邊形炭化塊。原因是密度板纖維方向性差異小，較大差異也只有10%，并且纖維之間存在許多空隙，導致其熱量傳遞速率大，裂紋多出現(xiàn)在纖維黏結(jié)處，形成面積較小的多邊形炭化塊。隨著溫度的升高，在多邊形炭化塊上又會出現(xiàn)許多類似魚鱗形狀的細小裂紋。溫度越高板材炭化越嚴重，炭化層厚度越厚，裂紋越深，寬度越寬。

潑灑易燃液體不干預的情況下，在密度板表面都形成了黑黃相間的炭化痕跡。人為干預的情況下，潑灑汽油引燃后炭化痕跡比潑灑酒精燃燒炭化痕跡嚴重、裂紋寬度寬。原因是與酒精相比較汽油潑灑后不易揮發(fā)，點燃后火焰溫度高，燃燒放出的熱量多，反饋給板材表面的熱量大。另外，在潑灑易燃液體干預的情況下，密度板燃燒形成的裂紋、炭化痕跡與明火相類似;相同燃燒時間下與明火燃燒相比，炭化裂紋深度較深，裂紋長度較短。

另外，觀察密度板炭化痕跡微觀形貌發(fā)現(xiàn):由于內(nèi)部木質(zhì)素、半纖維素及纖維素的熱裂解和熱分解的揮發(fā)性產(chǎn)物從母體上脫落，導致了炭化物內(nèi)部微觀形貌發(fā)生了明顯的變化。隨著燃燒時間的增加，溫度的升高，纖維表面雜質(zhì)逐漸減少，表面逐漸光滑;另外，由于密度板本身的炭化和內(nèi)部膠黏劑的分解，釋放出大量的熱和煙氣，使得纖維與纖維之間分散，黏結(jié)度降低，空隙增大，從而導致了密度板燃燒炭化裂紋多出現(xiàn)在纖維黏結(jié)處。

密度板的質(zhì)量損失速率和熱釋放速率對其炭化裂紋形態(tài)有明顯影響。由于密度板的特殊加工工藝，在燃燒過程中質(zhì)量損失速率大，內(nèi)部揮發(fā)分和氣體析出速率快，體積收縮明顯，使得各個方向上受力不均勻，裂紋數(shù)量增多。另外，其熱釋放速率大，熱量傳遞快，導致其積炭層開裂，發(fā)生了明顯收縮，從而燃燒炭化后炭化塊的面積小，數(shù)量多，周長小。

4結(jié)論

4．1密度板燃燒炭化痕跡明顯區(qū)別于天然木材。由于密度板破壞了木材原始結(jié)構(gòu)，每個纖維之間存在許多空隙，導致其熱量傳遞速率大，所以裂紋多出現(xiàn)在纖維黏結(jié)處。

4．2潑灑易燃液體人為干預的情況下，潑灑汽油引燃后炭化痕跡比潑灑酒精燃燒炭化痕跡嚴重、裂紋寬度寬。相同燃燒時間下與明火燃燒相比，炭化裂紋深度較深，裂紋長度較短。

4．3觀察密度板炭化痕跡微觀形貌發(fā)現(xiàn)，隨著燃燒時間的增加、溫度的升高，內(nèi)部膠黏劑的分解，釋放出大量的熱和煙氣，使得纖維空隙增大，從而導致了密度板燃燒炭化裂紋多出現(xiàn)在纖維黏結(jié)處。

4．4密度板的熱釋放速率和質(zhì)量損失速率對其炭化裂紋形態(tài)有明顯影響。在燃燒炭化過程中，內(nèi)部揮發(fā)分和氣體析出速率快，體積收縮明顯，使其表面的受熱不均勻，表層收縮，裂紋數(shù)量增多，炭化塊面積小。
