摘 要： 為弄清霉變腐朽對中密度板物理力學(xué)性能的影響, 研究了自然條件下中密度板物理力學(xué)性能在不同時期的變化。結(jié)果表明:在自然霉變腐朽過程中, 中密度板的含水率先增加后減少;其靜曲強度、彈性模量、內(nèi)結(jié)合強度、表面結(jié)合強度力學(xué)性能呈相同變化規(guī)律;其力學(xué)性能中表面結(jié)合強度的下降幅度較大。

中密度板 (MDF) 具有優(yōu)良的物理力學(xué)性能、裝飾性能和加工性能, 被廣泛應(yīng)用于家具制造、室內(nèi)裝修等行業(yè)。國家標(biāo)準(zhǔn)GB/T 11718—2009《中密度板》對MDF甲醛釋放量提出新要求即≤8.0 mg/100 g (穿孔萃取法) 。甲醛屬中到高效化學(xué)消毒劑, 低濃度為抑菌劑, 高濃度可作為滅菌劑[1]。因此較低甲醛含量的中密度板放置在高溫潮濕環(huán)境中容易產(chǎn)生霉變, 導(dǎo)致其力學(xué)性能嚴(yán)重受損。發(fā)霉是由于真菌侵蝕而引起的。宋賢沖等[2]對纖維板霉變微生物進行分離和鑒定, 得出纖維板霉菌主要是木霉屬 (Trichoderma sp.) 和脈孢霉屬 (Neurospora sp.) , 其中木霉屬真菌為優(yōu)勢種群, 分離率高達60%。

目前國家標(biāo)準(zhǔn)未對中密度板耐腐性提出要求, 前期研究人造板的耐腐性[3-5]主要參考GB/T13942.1—2009[6]《木材耐久性能第1部分:天然耐腐性實驗室試驗方法》和美國標(biāo)準(zhǔn)ASTM D2017[7]Standard Method of Accelerated Laboratory Test of Natural Decay Resistance of Woods (《木材抗天然腐爛的加速實驗室試驗方法》) , 采用人工馴化繁殖的菌種如褐腐菌Gloeophyllum trabeum (G.T.) 和白腐菌Trametes versicolor (T.V.) 在實驗室創(chuàng)造的高溫高濕條件下對人造板進行霉變腐朽研究。筆者研究了自然條件下潮濕霉變對中密度板物理力學(xué)性能造成的影響, 研究結(jié)果更加符合實際情況, 對中密度板儲存和使用過程中防潮、防霉的必要性具有重要參考意義。

1 材料與方法

試驗材料為綠洲森工有限公司提供的干燥狀態(tài)下使用的家具用中密度板 (MDF-FN REG) , 規(guī)格2 440 mm×1 220 mm×15 mm, 生產(chǎn)日期為2015-12-26, 一個批次共4張。試驗材料均勻靜置于倉庫避光陰涼處, 從2016-01-04儲存至2016-12-30。儲存期間, 倉庫中溫濕度隨自然條件變化而變化, 在高溫高濕的梅雨季節(jié), 由于具有較強的吸濕性, 中密度板含水率大幅增加從而發(fā)生霉變腐朽。中密度板在不同時間表面外觀情況見圖1。

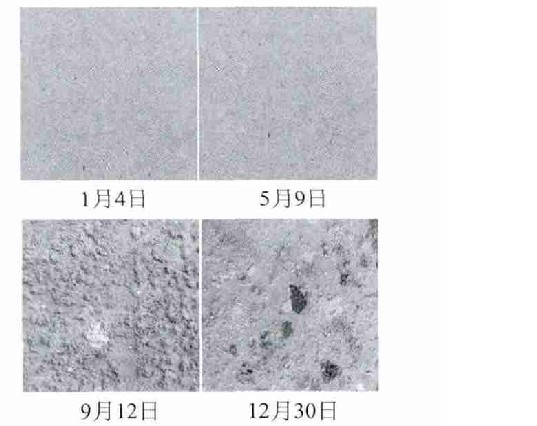

圖1 中密度板在不同時間表面外觀情況

為了研究不同時期中密度板的物理力學(xué)性能, 4張試驗板材分別于1月4日、5月9日、9月12日、12月30日進行鋸裁和試驗。試件的制備及試驗方法主要參照GB/T 11718—2009[8]《中密度板》和GB/T 17657—2013[9]《人造板及飾面人造板理化性能試驗方法》。按GB/T 17657—2013中4.3條測定中密度板的含水率, 試件尺寸50 mm×50 mm, 共4塊。試樣鋸制完清除表面菌絲雜質(zhì)后應(yīng)立即進行稱量, 放入 (103±2) ℃的鼓風(fēng)干燥箱中干燥至質(zhì)量恒定后置于干燥器中冷卻, 取4塊試件的平均含水率作為該板的含水率。按GB/T 11718—2009中6.8條測定靜曲強度和彈性模量, 試件尺寸350 mm×50 mm, 縱橫各6塊, 共12塊;按GB/T 17657—2013中4.11條測定內(nèi)結(jié)合強度, 試件尺寸50 mm×50 mm, 共8塊;按GB/T 11718—2009中6.9條測定表面結(jié)合強度, 試件尺寸50 mm×50 mm, 共8塊。為了反映中密度板在不同時間的真實狀況, 試樣鋸制清除表面菌絲雜質(zhì)后無需進行質(zhì)量恒定, 應(yīng)立即進行試驗。取各個試件的平均值作為該力學(xué)性能值。

2 結(jié)果與分析

2.1 中密度板含水率的變化

通過試驗和計算得出:1月、5月、9月、12月, 含水率分別為:5.6%、6.4%、14.3%、10.4%。以月份為橫坐標(biāo), 含水率值為縱坐標(biāo)繪制含水率隨時間變化趨勢見圖2。

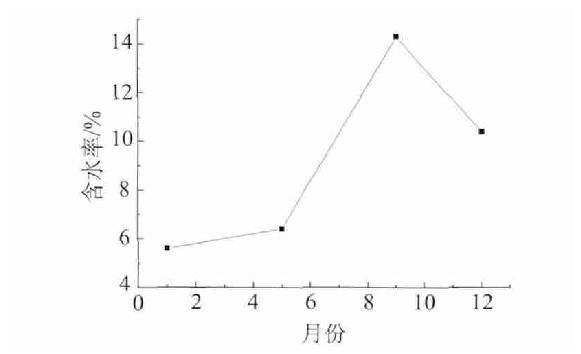

圖2 含水率隨時間變化趨勢

由此可見, 經(jīng)過一年的時間, 12月中密度板的含水率較1月的含水率增加了4.8%, 增幅為85.71%。含水率在未發(fā)生霉變前 (1~5月) 增加了0.8%, 增幅為14.28%;霉變發(fā)生前期 (5~9月) 增加了7.9%, 增幅為123.44%;霉變發(fā)生后期 (9~12月) 呈下降趨勢, 下降了3.9%, 減幅為27.27%。中密度板吸濕性較強, 其含水率變化的主要原因是與當(dāng)時空氣的濕度緊密相關(guān)。每年6月中下旬至7月上半月之間, 長江中下游地區(qū)會出現(xiàn)持續(xù)天陰有雨的黃梅天氣。梅雨季節(jié)里, 空氣濕度大、氣溫高, 中密度板等容易發(fā)霉。以常州地區(qū)為例, 根據(jù)氣象數(shù)據(jù)得出, 2016年6月15日至7月15日, 該地區(qū)溫度范圍20~33℃, 下雨天氣23 d, 平均氣溫在25℃以上, 平均濕度在90%以上, 高溫和高濕氣候條件是導(dǎo)致5月至9月試驗樣品含水率快速增加的主要原因。

2.2 霉變對中密度板力學(xué)性能的影響

不同時間中密度板力學(xué)性能具體數(shù)值見表1。

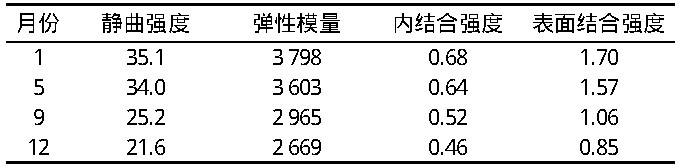

表1 不同時間中密度板力學(xué)性能

以月份為橫坐標(biāo), 各力學(xué)性能的平均值為縱坐標(biāo)繪制力學(xué)性能隨時間變化趨勢見圖3。

由圖3可見, 中密度板的靜曲強度、彈性模量、內(nèi)結(jié)合強度、表面結(jié)合強度力學(xué)性能呈相同變化規(guī)律, 即在1~5月下降幅度較小, 5~9月下降幅度較大, 9~12月下降幅度趨緩。1~5月中密度板表面未見明顯的霉變, 其力學(xué)性能下降幅度較小;5~9月中密度板經(jīng)歷黃梅季節(jié)后發(fā)生霉變, 其力學(xué)性能下降幅度較大;9~12月中密度板表面霉菌群衰敗, 其力學(xué)性能下降幅度趨緩。

圖3 力學(xué)性能隨時間變化趨勢

中密度板各力學(xué)性能具體下降幅度數(shù)值見表2。

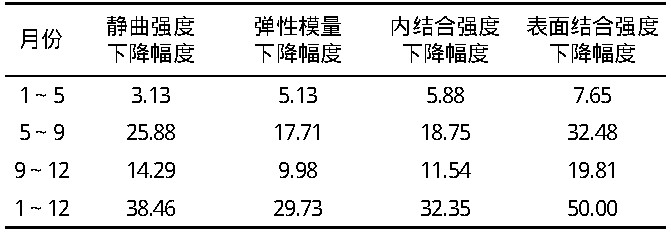

表2 中密度板各力學(xué)性能下降幅度

由表2可見, 中密度板的力學(xué)性能下降幅度由大到小依次為:表面結(jié)合強度、靜曲強度、內(nèi)結(jié)合強度、彈性模量。真菌侵蝕導(dǎo)致的霉變腐朽是一個由表及里的緩慢過程, 霉變發(fā)生初期通常真菌侵蝕的影響只限于表面淺層, 在溫濕度適宜的條件下, 真菌的菌絲進一步向內(nèi)部侵蝕降解木質(zhì)素、纖維素和半纖維素造成中密度板內(nèi)部性能下降。中密度板的表面結(jié)合強度試件表面環(huán)形槽的深度為 (0.3±0.1) mm, 因此霉變對中密度板力學(xué)性能中的表面結(jié)合強度影響較大。

3 結(jié)論

以長江中下游地區(qū)為背景, 對不同時期的中密度板的物理力學(xué)性能進行研究, 通過試驗數(shù)據(jù)分析可以得出以下結(jié)論:

1) 自然霉變腐朽過程中, 中密度板的含水率先增加后減少, 霉變發(fā)生前期經(jīng)歷了高溫高濕的黃梅天氣, 含水率增幅較大。

2) 自然霉變腐朽過程中, 中密度板的靜曲強度、彈性模量、內(nèi)結(jié)合強度、表面結(jié)合強度力學(xué)性能呈相同變化規(guī)律即1~5月下降幅度較小, 5~9月下降幅度較大, 9~12月下降幅度趨緩。

3) 霉變腐朽是一個由表及里的緩慢過程, 在該過程中, 中密度板的4個力學(xué)性能中表面結(jié)合強度的下降幅度較大。

參考文獻

[1]韓友圻.甲醛對細(xì)菌和病毒的殺滅作用研究進展[J].中國消毒學(xué)雜志, 1990 (1) :31-36.

[2]宋賢沖, 張照遠(yuǎn), 劉媛, 等.廣西南寧纖維板霉變微生物的分離及鑒定[J].林業(yè)工程學(xué)報, 2016, 1 (1) :78-82.

[3]岳孔, 夏炎.木質(zhì)材料防腐朽菌敗壞研究綜述[J].木材加工機械, 2007, 18 (6) :50-52.

[4]張宏健, 趙立.幾種木質(zhì)人造板對耐腐性能的評價[J].建筑人造板, 1990 (2) :27-30.

[5]王偉宏, Jeff.J.MORRELL.真菌腐朽及潮濕環(huán)境對定向刨花板力學(xué)性能的影響[J].東北林業(yè)大學(xué)學(xué)報, 2005, 33 (1) :28-29.

[6]全國木材標(biāo)準(zhǔn)化技術(shù)委員會.GB/T 13942.1—2009木材耐久性能第1部分:天然耐腐性實驗室試驗方法[S].北京:中國標(biāo)準(zhǔn)出版社, 2009.

[8]全國人造板標(biāo)準(zhǔn)化技術(shù)委員會.GB/T 11718—2009中密度板[S].北京:中國標(biāo)準(zhǔn)出版社, 2009.

[9]全國人造板標(biāo)準(zhǔn)化技術(shù)委員會.GB/T 17657—2013人造板及飾面人造板理化性能試驗方法[S].北京:中國標(biāo)準(zhǔn)出版社, 2013.

[7]American Society for Testing and Materials (ASTM) .ASTM D2017Standard Method of Accelerated Laboratory Test of Natural Decay Resistance of Woods[S].USA:ASTM, 2005.
